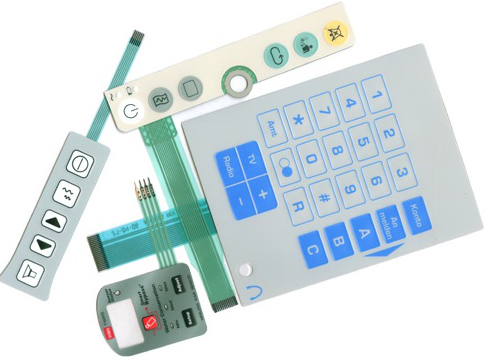

薄膜开关

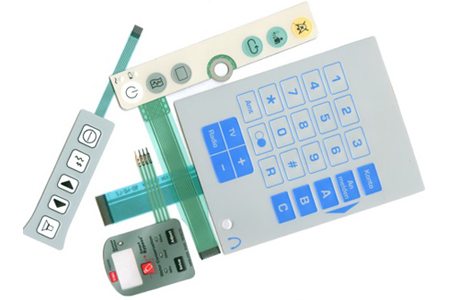

薄膜开关又称轻触式键盘，采用平面多层电子线路板组合而成的整体密封结构，是将按键开关、面板、指示显示密封在一起的集光、机、电一体化的一种新型电子元器件，是电子产品外观结构根本性的变革，它可取代常规分立元件的按键，更可靠地执行操作系统的任务。薄膜键盘是常规分立式组件键盘的理想替代品，并且在性能方面具有更高的可靠性和稳定性。

    1. 薄膜开关的功能
    2. 薄膜开关的功能
      • 良好的防水、防尘、防油、防有害气体侵蚀、性能稳定可靠、重量轻、体积小、寿命长、装联方便；

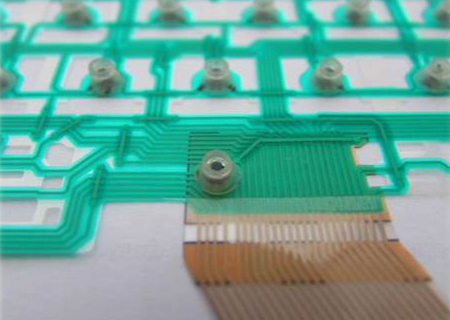

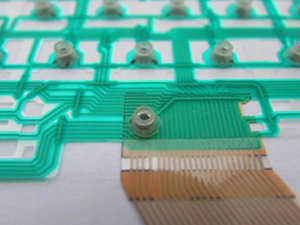

      • 我司生产的薄膜开关主要类型是一种柔性印制电路板为基体（聚酯PET），搭配安装上有手感或无手感按键构成的；
      • 开关电路与整机的连接方式采用插接的方式来完成，方便快捷。
      更多
    1. 生产过程
    2. 生产过程
        • 裁切
        • 印刷
        • 烘干
        • 冲孔
        • 冲型
        • 组装
        • 烘干
        • AOI
        • 功能测试
        • 包装

        薄膜开关制作采用的印刷机可以控制丝网印刷+/-0.1mm的拉板精度，确保整个制程的定位稳定性

        我们的烘烤设备搭配的是台湾胜崎的红外线烘道和热风循环烤箱，温度可以控制在+/-5°，确保产品制程的尺寸变化在0.05mm以内

        组装是自主研发的组装线，搭配自主研发的AOI检测设备，可以保证整版100个Key的黏贴精度在0.2mm以内

        基于市场对产品的要求更轻薄，小巧。按键空间的设计尺寸有限，对产品能够layout线路的区域也变小。

      更多
薄膜开关要求
  • 印刷要求线宽改进为≤0.2mm线宽,间距0.2mm。
  • 测试要求: 回路电阻要求250Ω以下；
  • 连接件对于膜的PINCH要求要0.2mm以下，同时耐弯折测试需过十次以上；
  • 线路的硬度测试需通过2H铅笔以上；
  • 银线路附著力需用3M600胶带拉后无透空及脱落；
  • 环测需通过高温高湿70度*95%RH*96小时、低温 -40℃*96hrs 、高低温 25℃*50%RH~0℃~-40℃*2hrs~65℃*90%RH*2hrs~-40℃5CYCLES；
  • 银游离65℃*90%RH*240hrs*5V DC测试；
  • 寿命测试需过1000万次；

经过这样的条件测试后，按键不可有脆化，断/短路发生，线路电阻不可超过原电阻的300%。layout的线路就要求整体线路需要做到0.3mm以下，且线间距0.25mm以下。

同时要确保线路的绝缘性能（避免线路间有串码）。并尽可能的减少跳线路的设计（为降低Membrane的厚度）
